Шинопровод ENTERRA

Шинопровод ENTERRA – универсальное и надёжное решение по передаче электрической энергии напряжением до 1 кВ с высокой степенью защиты IP 55/68 на токи до 6300А.

Компактный шинопровод ENTERRA позволяет реализовать надежную сеть передачи и распределения электроэнергии между частями электроустановки без применения дополнительных элементов. Шинопровод ENTERRA выпускается в алюминиевом корпусе как с медными, так и алюминиевыми проводниками (шинами) на номинальные токи от 630 до 6300А, в исполнении по степени защиты IP55, 68.

Применение шинопровода ENTERRA вместе с автоматическими выключателями, разъединителями, предохранителями от CHINT, устанавливаемыми в блоки отбора мощности, обеспечивает заказчику комплексное решение от одного производителя, как для магистральной, так и распределительной линии электроснабжения.

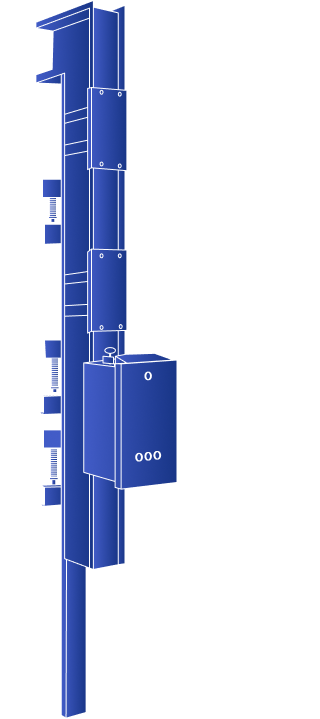

Блоки отбора мощности имеют втычное исполнение до In=400А и стационарное до In=1600А. Корпус БОМ может быть сделан из стали или пластика. Такая вариативность исполнения делает шинопровод Enterra универсальным для применения практически во всех отраслях промышленности.

Преимущества

Комплексное предложение от одного производителя
Алюминиевый корпус делает ENTERRA на 30% легче аналогов со стальным корпусом
Требует минимального технического обслуживания
Применение (стыковка) с оборудованием (НКУ и шинопроводы) других производителей
Применение пружинных тарельчатых шайб
Пожаростойкость в огнестойком пожарном коробе: 180 минут
Соответствует стандартам ГОСТ IEC 61439–1 и ГОСТ IEC 61439–6, ТР/ТС 004/2011

Устойчив к попаданию влаги и пыли
Использование корпуса в качестве проводника защитного заземления (сечение корпуса = 110% от сечения фазной шины)
Требует минимального технического обслуживания
Возможность изготовления нестандартных элементов
Применение болтов со срывной головкой
Устойчив к попаданию влаги
Огнестойкость: 180 минут

Материал шин (проводников) – Алюминий

Параметр	Обозначение	Ед. измерения	Значение
Номинальный ток	Iном	А	630	800	1000	1250	1600	2000	2500	3200	4000	5000	6300
Номинальное напряжение	Uном	В	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
Номинальное Напряжение изоляции	Uизол	В	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
Номинальная частота	f	Гц	50/60	50/60	50/60	50/60	50/60	50/60	50/60	50/60	50/60	50/60	50/60
Тепловыделения шинопровода при работе в номинальном режиме	P	Вт/м	124,6	201	186,8	253,3	264,1	371,1	447,6	528,1	742,2	773,1	922,5
Активное сопротивление проводника при 20°С	R20	мОм/м	0,082	0,082	0,049	0,042	0,027	0,024	0,019	0,013	0,012	0,008	0,006
Активное сопротивление проводника при номинальном токе	R1	мОм/м	0,096	0,1	0,059	0,051	0,033	0,029	0,023	0,016	0,015	0,01	0,007
Реактивное сопротивление проводника при номинальном токе	X1	мОм/м	0,027	0,027	0,023	0,019	0,016	0,014	0,013	0,008	0,006	0,005	0,003
Полное сопротивление проводника при номинальном токе	Z1	мОм/м	0,099	0,103	0,064	0,055	0,036	0,033	0,026	0,018	0,016	0,011	0,008
Полное сопротивление аварийного контура=	Zавар	мОм/м	0,214	0,218	0,134	0,116	0,077	0,069	0,055	0,038	0,034	0,023	0,017
Активное сопротивление нулевой последовательности	R0	мОм/м	0,399	0,399	0,237	0,206	0,131	0,118	0,091	0,065	0,059	0,039	0,03
Реактивное сопротивление нулевой последовательности	X0	мОм/м	0,122	0,122	0,104	0,086	0,072	0,063	0,059	0,036	0,027	0,023	0,014
Полное сопротивление нулевой последовательности	Z0	мОм/м	0,417	0,417	0,259	0,223	0,149	0,134	0,108	0,075	0,065	0,045	0,032
Поперечное сечение корпуса шинопровода (алюминий)	Sк	мм²	1728	1728	1988	2084	2508	2639	4367	5017	5279	7918	7918
Поперечное сечение корпуса шинопровода эквивалентное медному проводнику	Sк-экв	мм²	1147	1147	1242	1278	1433	1481	1803	2041	2137	3753	3753
Номинальный кратковременно допустимый ток (действ., 3 c) Icw, кА	Icw 1	кА	30	30	50	50	50	50	80	80	80	80	80
Номинальный кратковременно допустимый ток (действ., 1 c) Icw, кА	Icw 3	кА	40	40	80	80	80	80	125	125	125	125	125
Допустимый ударный ток короткого замыкания (мгнов. 0,1 с), Ipk, кА	Ipk	кА	165	165	165	176	176	176	275	275	275	275	275
Падение напряжения В / 100м / 1 А, при:
cosф = 1	∆U	В	0,0142	0,0142	0,0085	0,0073	0,0047	0,0042	0,0032	0,0023	0,0021	0,0014	0,0011
cosф = 0,9	∆U	В	0,0148	0,0148	0,0093	0,008	0,0054	0,0048	0,0039	0,0027	0,0023	0,0016	0,0012
cosф = 0,8	∆U	В	0,0142	0,0142	0,0092	0,0078	0,0054	0,0048	0,0039	0,0027	0,0023	0,0016	0,0012
cosф = 0,7	∆U	В	0,0133	0,0133	0,0088	0,0075	0,0052	0,0047	0,0039	0,0026	0,0022	0,0016	0,0011
Размеры проводника (шины)	W₁ x H₁	мм х мм	60x6	60x6	100x6	115х6	180x6	200x6	2x (130x6)	2x (180x6)	2x (200x6)	3x (200X6)	3x (200X8)
Площадь сечения проводника (шины)	S	мм²	352	352	592	682	1072	1192	1545	2145	2385	3577	4759
Внешние размеры сечения шинопровода	Высота	мм	115	115	155	170	235	255	390	490	530	805	805
Ширина	мм	135	135	135	135	135	135	135	135	135	135	135
Масса погонного метра 4-х проводного шинопровода	m4	кг/м	8,76	8,76	12,22	13,51	19,14	20,87	29,63	38,28	41,75	62,62	75,5
Масса погонного метра 5-ти проводного шинопровода	m5	кг/м	9,49	9,49	13,46	14,95	21,41	23,39	32,88	42,81	46,79	70,18	86,26

Материал шин – медь

Параметр	Обозначение	Ед. измерения	Значение
Номинальный ток	Iном	А	630	800	1000	1250	1600	2000	2500	3200	4000	5000	6300
Номинальное напряжение	Uном	В	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
Номинальное Напряжение изоляции	Uизол	В	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
Номинальная частота	f	Гц	50/60	50/60	50/60	50/60	50/60	50/60	50/60	50/60	50/60	50/60	50/60
Тепловыделения шинопровода при работе в номинальном режиме	P	Вт/м	74	119,3	186,4	248,8	283,8	340,1	382,7	492,7	588,7	765,4	973,5
Активное сопротивление проводника при 20°С	R20	мОм/м	0,049	0,049	0,049	0,042	0,029	0,022	0,016	0,013	0,01	0,008	0,006
Активное сопротивление проводника при номинальном токе	R1	мОм/м	0,059	0,059	0,059	0,051	0,035	0,027	0,019	0,015	0,012	0,01	0,008
Реактивное сопротивление проводника при номинальном токе	X1	мОм/м	0,026	0,026	0,026	0,021	0,019	0,016	0,014	0,012	0,011	0,009	0,005
Полное сопротивление проводника при номинальном токе	Z1	мОм/м	0,065	0,065	0,065	0,055	0,04	0,031	0,024	0,019	0,016	0,013	0,009
Полное сопротивление аварийного контура	Zавар	мОм/м	0,136	0,136	0,136	0,116	0,084	0,066	0,051	0,041	0,034	0,028	0,02
Активное сопротивление нулевой последовательности	R0	мОм/м	0,237	0,237	0,237	0,202	0,141	0,108	0,078	0,061	0,047	0,039	0,031
Реактивное сопротивление нулевой последовательности	X0	мОм/м	0,117	0,117	0,117	0,095	0,086	0,072	0,063	0,054	0,05	0,041	0,023
Полное сопротивление нулевой последовательности	Z0	мОм/м	0,264	0,264	0,264	0,223	0,165	0,13	0,1	0,082	0,068	0,056	0,038
Поперечное сечение корпуса шинопровода (алюминий)	Sк	мм²	1728	1728	1728	1788	1988	2183	2508	4167	4627	5017	6940
Поперечное сечение корпуса шинопровода эквивалентное медному проводнику	Sк-экв	мм²	1147	1147	1147	1170	1242	1314	1433	2161	2411	2626	3217
Номинальный кратковременно допустимый ток (действ., 3 c) Icw, кА	Icw 1	кА	50	50	50	50	50	80	80	80	100	100	100
Номинальный кратковременно допустимый ток (действ., 1 c) Icw, кА	Icw 3	кА	50	50	50	50	50	50	80	80	100	100	100
Допустимый ударный ток короткого замыкания (мгнов. 0,1 с), Ipk, кА	Ipk	кА	176	176	176	176	176	176	275	275	275	275	275
Падение напряжения В / 100м / 1 А, при:
cosф = 1	∆U	В	0,0085	0,0085	0,0085	0,0072	0,005	0,0039	0,0028	0,0022	0,0017	0,0014	0,0011
cosф = 0,9	∆U	В	0,0096	0,0096	0,0096	0,0081	0,006	0,0047	0,0036	0,0029	0,0023	0,0019	0,0014
cosф = 0,8	∆U	В	0,0095	0,0095	0,0095	0,008	0,006	0,0048	0,0037	0,003	0,0025	0,002	0,0014
cosф = 0,7	∆U	В	0,0091	0,0091	0,0091	0,0077	0,0059	0,0047	0,0037	0,003	0,0025	0,0021	0,0014
Размеры проводника (шины)	W1 x H₁	мм х мм	60x6	60x6	60x6	70х6	100x6	130x6	180x6	2x (115x6)	2x (150x6)	2x (180X6)	3x (150X6)
Площадь сечения проводника (шины)	S	мм²	352	352	352	412	592	772	1072	1365	1785	2145	2677
Внешние размеры сечения шинопровода	Высота	мм	115	115	115	122	155	185	235	360	430	490	655
Ширина	мм	135	135	135	135	135	135	135	135	135	135	135
Масса погонного метра 4-х проводного шинопровода	m4	кг/м	17,5	17,5	17,5	20	27	34	45,8	61	77,5	91,5	116,1
Масса погонного метра 5-ти проводного шинопровода	m5	кг/м	20,5	20,5	20,5	23,3	31,9	40,4	54,7	72,3	92,3	109,4	138,4
